Основные понятия
Ряд Фурье

- для периодического сигнала
- для амплитудно-модулированного сигнала, где:
T – период сигнала,
k – целое число,
w ₁ - частота модулирующего сигнала,
w ₀ – несущая частота.
- спектр плотности непериодического сигнала
- текущий спектр непериодического сигнала

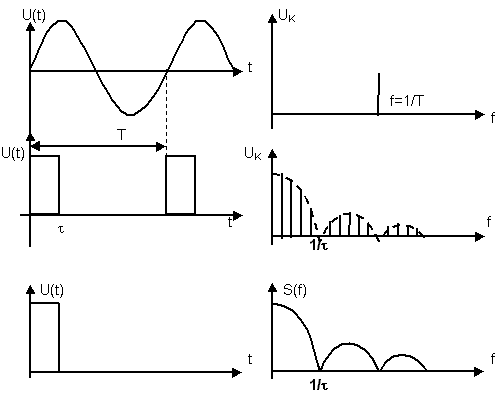

Примеры спектров некоторых сигналов:

Классификация методов анализа:
1. Метод ДПФ (дискретного преобразования Фурье)
2. Дисперсионный. Метод основан на использовании специальных линий задержки, у которых групповое время задержки линейно зависит от частоты.
3. Фильтровой.

Фильтровые методы
Последовательный анализ

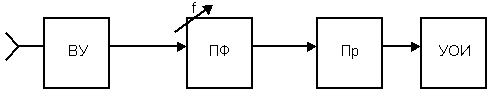

Анализатор спектра с перестраиваемым фильтром.

ВУ – входное устройство;
ПФ – перестраиваемый по частоте полосовой фильтр;
Пр – преобразователь напряжения среднеквадратических значений (детектор);
УОИ – устройство отображения измерительной информации (обычно магнитоэлектрический измерительный механизм).
Полосовой фильтр настраивают на частоту исследуемой гармонической составляющей и УОИ показывает ее среднеквадратическое значение напряжения. Критерий настройки ПФ – максимум показаний УОИ.
Достоинство – простота.
Разрешающая способность анализатора спектра – минимальный частотный промежуток между составляющими спектра, при котором они могут быть измерены раздельно.

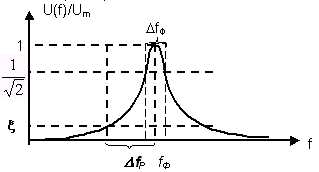

Разрешающая способность D f_Р зависит от формы амплитудно-частотной характеристики ПФ (см. рис.). Чем круче характеристика (выше избирательность) фильтра, тем лучше разрешающая способность. Безразмерный параметр характеризует степень избирательности фильтра.
Основной недостаток – низкая разрешающая способность, так как перестраиваемый ПФ нельзя сделать высокоизбирательным. Обычно применяют простейшие RC- и LC- фильтры и их избирательность, а, следовательно, разрешающая способность анализаторов очень низкая.

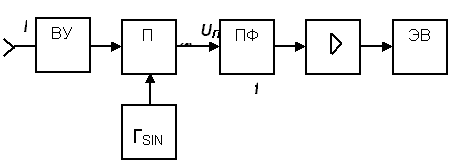

Анализатор спектра с перестраиваемым гетеродином.
Структурная схема

Г_SIN – перестраиваемый по частоте генератор гармонических колебаний (гетеродин);

ПФ – полосовой фильтр, центральную частоту которого принято называть промежуточной f_ПР;
- усилитель сигнала промежуточной частоты f_ПР;
ЭВ – электронный вольтметр с преобразователем среднеквадратических значений;
П – преобразователь частоты сигнала.

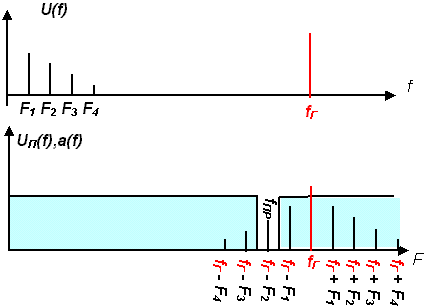

Преобразование спектра исследуемого сигнала U(f) показано на рисунке:

На нижней спектрограмме показан спектр сигнала на выходе преобразователя частоты U_П(f) и частотная характеристика ослабления фильтра a(f).
Частоты составляющих спектра на выходе преобразователя П определяют в соответствии с выражением: f_Г ± F_i . В анализаторах спектра предпочтение отдается нижней боковой полосе частот f_Г - F_i – удобнее убирать помехи по зеркальному каналу. В этом случае условие выделения составляющей спектра исследуемого сигнала F_i принимает вид: . Главный ограничитель скорости анализа спектра – переходные процессы в полосовом фильтре. Время установления переходного процесса t_у определяет выражение:

где В – безразмерный коэффициент, определяемый формой импульсной характеристики фильтра. В» 0,8¸ 2. Тогда выражение для скорости анализа спектра V примет вид:

Чем уже полоса, тем дольше мы должны анализировать, скорость анализа низкая. Таким образом, анализатор с перестраиваемым гетеродином может обладать высокой разрешающей способностью и чувствительностью, однако, имеет низкую скорость анализа и пригоден для анализа спектра периодических сигналов и стационарных случайных процессов.

Одновременный фильтровой анализ.

Исследуемый спектр в этом случае подают на набор включенных параллельно фильтров и на выходе отдельных фильтров получают отклики. Одновременные анализаторы могут анализировать любые случайные и непериодические процессы, но они дороги и сложны.

Измерение нелинейных искажений.

Параметры искажений

Неискаженный сигнал– идеальный гармонический сигнал.
Степень нелинейности сигнала (степень отличия от гармонического сигнала) оценивают с помощью:
Коэффициента гармоник:

Коэффициента нелинейных искажений:

Коэффициента гармоник n-го порядка:

Коэффициента комбинационных частот:

Затухание нелинейности:

U₁, U₂ … U_n - среднеквадратические значения напряжения гармонических составляющих спектра сигнала. U_ВГ - среднеквадратическое значение напряжения высших гармоник сигнала. - среднеквадратическое значение напряжения разностной час-тоты сигнала на выходе, если на вход поданы два гармонических сигнала U_f1 и U_f2.
Расчетные формулы:

Измеряемый параметр	Измерение анализатором спектра (избирательным вольтметром)
КГn

Коэффициенты К_Г и К_Н связанны соотношением:
Если К_Н < 10%, то: К_Н » К_Г

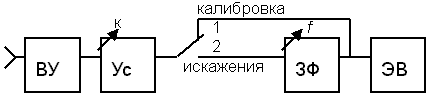

Измеритель нелинейных искажений с подавлением первой гармоники (с заграждающим фильтром).

Структурная схема

ВУ - входное устройство;
Ус - усилитель с регулируемым коэффициентом передачи;
П - переключатель;
ЗФ - заграждающий фильтр, перестраиваемый по частоте;
ЭВ - электронный вольтметр с преобразователем среднеквадратичного напряжения.

Для реализации этой формулы с помощью ЭВ необходимо измерить числитель и знаменатель, поэтому измерение проводят в два этапа:
1) калибровка - переключатель П в положении 1:

путем регулировки коэффициента передачи усилителя К устанавливают напряжение равным калиброванному значению UКАЛИБР, поддерживая зна-менатель постоянным;
2) искажения - переключатель П в положении 2

производят настройку фильтра ЗФ на первую гармонику, исключая её тем самым из спектра сигнала. Критерий настройки ЗФ - минимум показаний ЭВ.

Измерение нелинейности устройств.

Метод измерения	Условия применения	Измеряемый параметр
Гармонический	Частота входного сигнала f=(0,1¸0,2)fPMAX выбирается с таким расчетом, чтобы на выходе устройства можно измерить 5¸10 гармоник	КГ КН
	f=(0,2¸0,3)fPMAX нелинейные искаже-ния оценивают по коэффициентам не-линейности по 2-ой и 3-ей гармоник	КГn
Комбинационный	Продукты нелинейности лежат в верхней части рабочего диапазона	КK
Статистический	Сигналы имеют случайный характер	КCT

f_PMAX - максимальная частота рабочего диапазона устройства.

Гармонический метод измерения нелинейных искажений устройств
Структурная схема

Г - генератор гармонических колебаний с малыми НИ;
ФНЧ - фильтр нижних частот, уменьшающий нелинейные искажения сигнала путем подавления высших гармоник;
ИО - исследуемый объект;
ИНИ - измеритель нелинейных искажений.
