5.3.
ШИРОКОПОЛОСНЫЕ МНОГОДИАПАЗОННЫЕ УСИЛИТЕЛИ ДЛЯ АНТЕННЫХ СИСТЕМ ОБЩЕГО
ПОЛЬЗОВАНИЯ
Применяют подобные
усилители как подъездные или домовые в небольших системах коллективного
телевизионного приема (СКТП).
Параметры антенного усилителя UYDU
Коэффициент усиления по
входу VHF 1 (2-4к,5-10к),дБ, не менее .................. 30
по входу VHF 2 (5-12к),дБ,
не менее .................................................................. 30
по входу UHF 3 (21-бОк),
дБ, не менее ................................................................
35
по входу UНF4(21-60к),дБ, не
менее ................................................................ 35
Коэффициент шума, дБ, не
более ........................................................................
8
Глубина регулировки сигнала
по входам VHF 1, VHF 2, дБ ...............................-14
Глубина регулировки сигнала
по входу UHF 3, дБ .............................................. -23
Максимальный выходной
уровень сигнала, дБ/мкВ, не менее .......................... 125
Входное и выходное волновое
сопротивление, Ом............................................. 75
Питание от сети переменного
тока ........................................................................
220В/50Гц

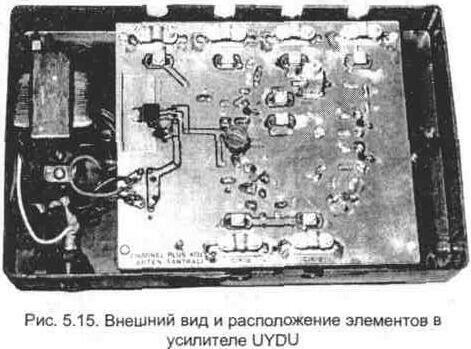

Усилитель для коллективного
приема «UYDU», изготовленный в Турции (рис. 5.15), предназначен для повышения
уровня сигнала в VHF-UHF телевизионных диапазонах. Возможно одновременное
подключение до четырех независимых антенн с различной поляризацией сигнала.
Усилитель имеет два
раздельных канала усиления — VHF и UHF (рис. 5.16). Первый канал имеет два
входа — VHF 1 (2 - 4 к), VHF 2 (5 -12 к). Усиление в этом диапазоне
обеспечивают транзисторы VT1, VT2. Резистором R5 осуществляется установка
необходимого уровня сигнала на выходе усилителя.
Канал UHF имеет три каскада
усиления (VT3...VT5) с регулировкой уровня сигнала по входу UHF 3. Имеется
возможность запитывать от общего стабилизатора DA1 дополнительный
предусилитель, устанавливаемый на антенне. Для этого необходимо замкнуть
технологические клеммы А и В.
ВНИМАНИЕ!
Неиспользуемые входы усилителя необходимо
зашунтировать (соединить с корпусом через сопротивление 75 Ом

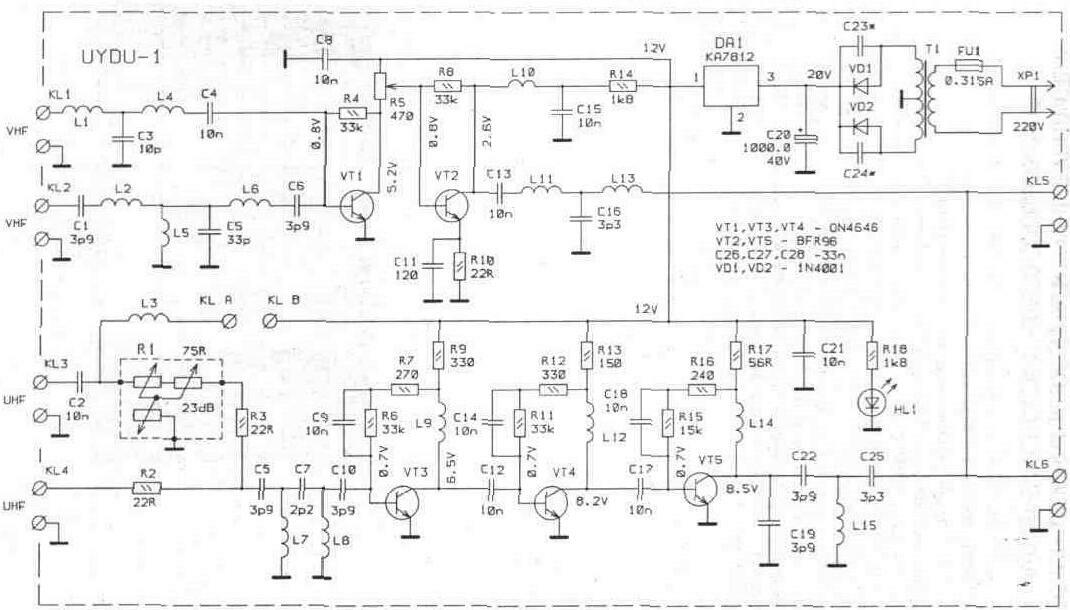

Рис. 5.16. Принципиальная схема антенного усилителя UYDU
|
|
|
|
